XR76112ELTR是（MaxLinear）推出的開關穩壓器IC，采用QFN-30封裝，適用于降壓電路設計。以下是關鍵參數：
功能：降壓
輸出配置：正
拓?fù)洌航祲?/span>
輸出類型：可調式
輸出數：1
電壓 - 輸入（最小值）：4.5V
電壓 - 輸入（最大值）：22V
電壓 - 輸出（最小值/固定）：0.6V
電壓 - 輸出（最大值）：18V
電流 - 輸出：12A
頻率 - 開關：200kHz ~ 800kHz
同步整流器：是
工作溫度：-40°C ~ 125°C（TJ）
安裝類型：表面貼裝型
器件封裝：30-QFN（5x5）
詳情

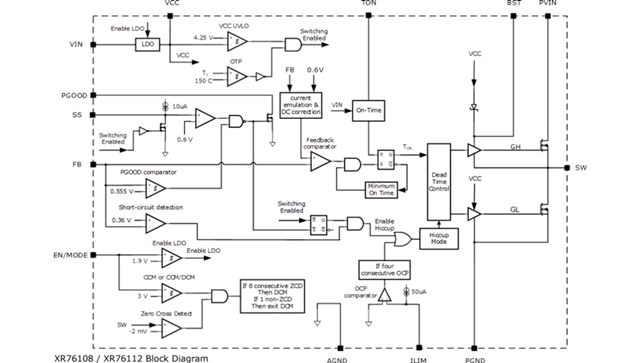

XR76112ELTR是由 Exar 公司（現為 MaxLinear 的一部分）生產的一款高效、低噪聲、同步降壓型 DC-DC 轉換器控制器。該器件采用電流模式控制架構，適用于需要高效率和高穩定性的電源管理應用。
XR76112ELTR采用電流模式控制架構，提供快速的瞬態響應和出色的穩定性。其內部集成了高精度誤差放大器和 PWM 控制器，允許用戶通過外部 MOSFET 和電感構建高效電源系統。該控制器支持軟啟動功能，可防止啟動時的電流沖擊，并具備過流保護、過溫保護和欠壓鎖定等多重保護機制，確保系統的可靠運行。
此外，XR76112ELTR提供可調開關頻率功能，允許用戶根據具體應用需求選擇最佳的工作頻率，從而在效率和外部元件尺寸之間取得平衡。其輕載高效模式可在低負載條件下自動進入節能狀態，進一步降低功耗。
XR76112ELTR還支持遠程電壓監測功能，通過遠程采樣提高輸出電壓調節精度，適用于對電壓穩定性要求較高的應用，如精密模擬電路和高速數字系統。
關鍵特性
控制器、驅動器、自舉二極管和MOSFETs集成在一個封裝中
專有恒定導通時間控制
不需要環路補償
陶瓷輸出電容穩定運行
可編程200ns至2 s導通時間
準恒定200kHz-800kHz頻率
可選CCM或CCM/DCM操作
精密使能和電源良好標志
可編程軟啟動
-40°C至+125°C工作溫度范圍
5.0毫米x 5.0mm毫米QFN30封裝
XR76112ELTR目標市場/應用
分布式電源架構
負載點轉換器
電源模塊
FPGA、DSP和處理器電源
基站、交換機/路由器和服務器
