AD9575ARUZLVD：雙路輸出網絡時鐘發生器（IC PLL CLOCK GEN 25MHZ 16TSSOP）

來源：本站時間：2025-06-07瀏覽數：

AD9575ARUZLVD是一款高度集成的雙路輸出時鐘發生器，特別適用于網絡定時應用。其主要特性為：完全集成的VCO/PLL內核均方根抖動：0.39 ps（12 kHz至20 MHz，156.25 MHz）均方根抖動：0.15 ps（1.875 MHz至20 MHz，156.25 MHz）均方根抖動：0.40 ps（12 kHz至20 MHz，106.2…

AD9575ARUZLVD是一款高度集成的雙路輸出時鐘發生器，特別適用于網絡定時應用。

其主要特性為：

完全集成的VCO/PLL內核

均方根抖動：0.39 ps（12 kHz至20 MHz，156.25 MHz）

均方根抖動：0.15 ps（1.875 MHz至20 MHz，156.25 MHz）

均方根抖動：0.40 ps（12 kHz至20 MHz，106.25 MHz）

均方根抖動：0.15 ps（637 kHz至10 MHz，106.25 MHz）

輸入晶振頻率：19.44 MHz、25 MHz或25.78125 MHz

針對33.33 MHz、62.5 MHz、

100 MHz, 106.25 MHz, 125 MHz, 155.52 MHz, 156.25 MHz,

159.375 MHz, 161.13 MHz, 和312.5 MHz輸出，提供引腳可選的分頻比

LVDS/LVPECL/LVCMOS輸出格式

集成環路濾波器


介紹

AD9575ARUZLVD是一款高度集成的雙路輸出時鐘發生器，包括一個針對網絡定時而優化的片內PLL內核。整數N分頻PLL設計基于ADI公司成熟的高性能、低抖動頻率合成器系列，可實現線路卡的較高性能。對相位噪聲和抖動要求苛刻的其它應用也能受益于該器件。

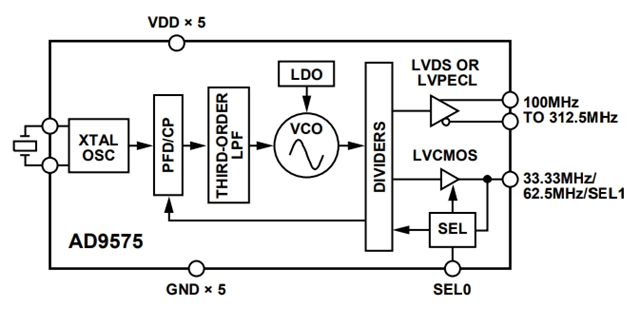

AD9575ARUZLVD PLL部分由低噪聲鑒頻鑒相器(PFD)、精密電荷泵、低相位噪聲壓控振蕩器(VCO)和引腳可選的反饋與輸出分頻器組成。通過連接一個外部晶振，AD9575ARUZLVD可以將常用的網絡輸出頻率鎖定至輸入參考。輸出分頻比和反饋分頻比可針對所要求的輸出速率，通過引腳進行編程。AD9575ARUZLVD無需外部環路濾波器，從而節省寶貴的設計時間和電路板空間。

AD9575ARUZLVD提供16引腳、4.4 mm × 5.0 mm TSSOP封裝，可以采用3.3 V單電源供電。溫度范圍為?40°C至+85°C。

AD9575ARUZLVD的主要規格如下：

PLL：是

主要用途：PCI Express（PCIe）

輸入：晶體

輸出：LVCMOS，LVDS，LVPECL

電路數：1

比率 - 輸入:輸出：1：2

差分 - 輸入:輸出：無/是

頻率 - 最大值：312.5MHz

電壓 - 供電：3V ~ 3.6V

工作溫度：-40°C ~ 85°C
